濾清器的基本結構及作用

　　雖然濾芯種類較多，但結構主要由端蓋、骨架、濾材、密封件組成。特殊結構需要按特殊結構要求進行增加，例如：旁通閥、提手、尼龍?jiān)鷰?、卡箍、纏繞帶等特殊要求。各結構特點和作用如下：

　　1、端蓋

　　(1)特點：為沖壓件和機加工件，主要材料為不銹鋼、碳鋼、鋁等。有一定的深度的注膠槽。徑向端蓋需要使用O型槽。

　　(2)作用：存放膠粘劑，提供與過濾器連接的接口。提高濾芯端向負載強度。骨架、濾材連接的紐帶。和密封件相連起到密封作用。

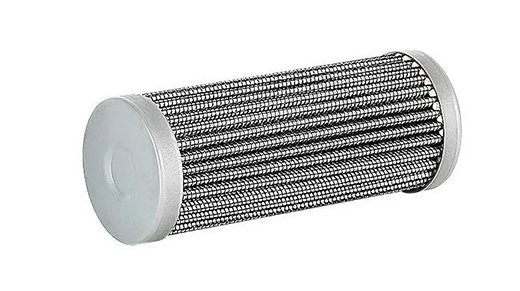

　　2、骨架

　　(1)特點：根據濾芯承受的強度壓力不同，定制骨架壁較厚。壁面上均布小孔。金屬材料(或特殊材料)制成。金屬材料有不銹鋼或噴塑和鍍鋅。

　　(2)作用：保護濾芯正常工作所承受濾材產生的壓力差。是過濾介質均勻的通過，所產生的阻力小。保證濾芯的軸向垂直度、平行度。

　　3、濾材

　　濾材主要由過濾層和支撐層組成。過濾材料主要分為：玻璃纖維紙(為進口紙、國產紙)、不銹鋼網、銅網、吸水濾材等。支撐層材料主要為：鍍鋅網、不銹鋼網、植物纖維紙、銅網等。

　　(1)特點：根據不同的材質、精度需求選取不同過濾材料。濾材起著最主要的過濾作用。單層濾材強度一般不高，必要時需要支撐層和保護層。主要有兩種作業方式：折疊、裹繞。

　　(2)作用：保證過濾器起到所需的過濾作用，達到其規定的清潔度。

　　4、密封件

　　密封件主要分為：密封墊、密封圈。材質較軟具有可壓縮性和彈性。分為徑向密封和軸向密封，作用效果為保證濾芯與過濾器連接處的嚴密性。

　　5、旁通閥

　　旁通閥又稱安全閥，由閥芯、閥體、彈簧、彈簧座、擋圈組成。當閥門兩側壓力差達到規定值時，閥門底座自動開啟，使工作介質旁路通過。保證過濾器的安全，保證整個系統安全性。
